valvula guilhotina manual: Soluções em controle de fluidos industriais
A valvula guilhotina manual é um equipamento hidromecânico projetado para realizar o bloqueio eficiente de fluidos com elevada carga de sólidos em suspensão, pastas viscosas e meios abrasivos.
Com operação simplificada por acionamento manual, esse dispositivo assegura estanqueidade e confiabilidade operacional em tubulações industriais críticas, eliminando gargalos de manutenção e travamentos no fluxo produtivo.
A FKB Válvulas e Comportas é uma empresa brasileira fundada em 2000, especializada no desenvolvimento, fabricação e comercialização de válvulas industriais, comportas e equipamentos hidromecânicos para os mais diversos segmentos da indústria,
Localizada em Guararema, no estado de São Paulo, a empresa integra o Grupo VAG e atende clientes em todo o Brasil e também no mercado internacional, com fornecimento de equipamentos para mais de 18 países.
Seu portfólio reúne soluções como válvulas guilhotina, comportas, adufas, válvulas telescópicas, válvulas de bloqueio absoluto (Line Blind), válvulas de desvio e atuadores elétricos portáteis, além do desenvolvimento de projetos personalizados para atender às necessidades específicas de cada aplicação.
A empresa ainda possui certificações ISO 9001 / 45001 / 14001 .
O que é a valvula guilhotina manual e qual o seu princípio de funcionamento?

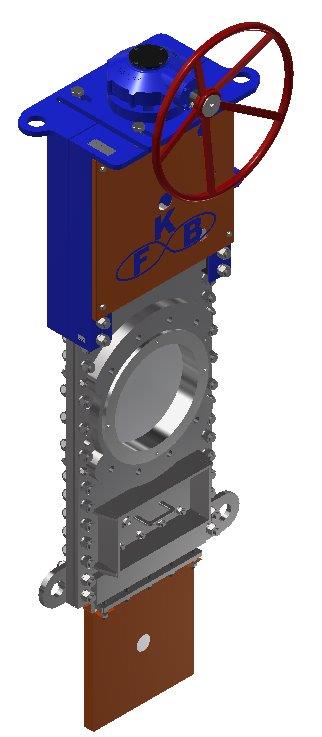

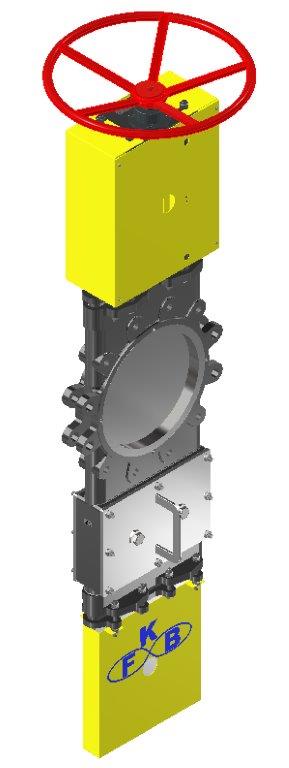

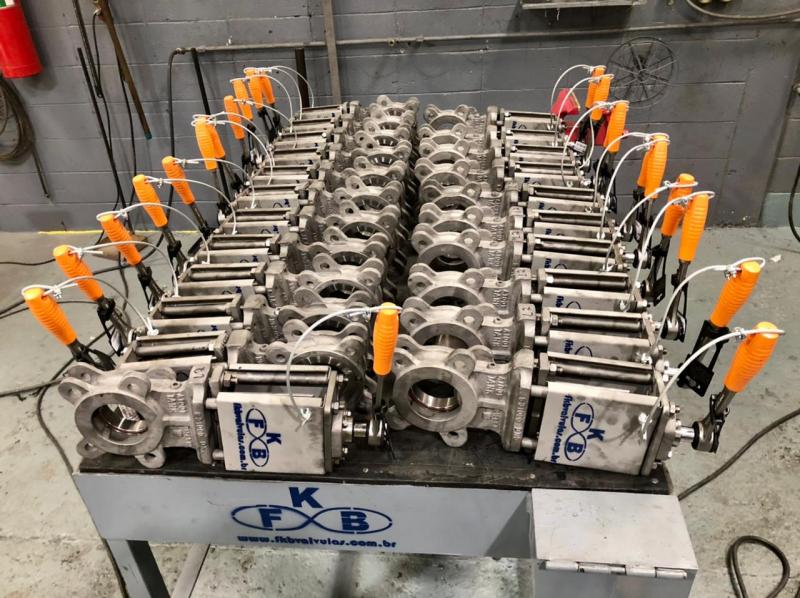

A valvula guilhotina manual é um componente de seccionamento (on-off) constituído por uma lâmina metálica chanfrada que desliza entre anéis de vedação para cortar o fluxo do fluido .

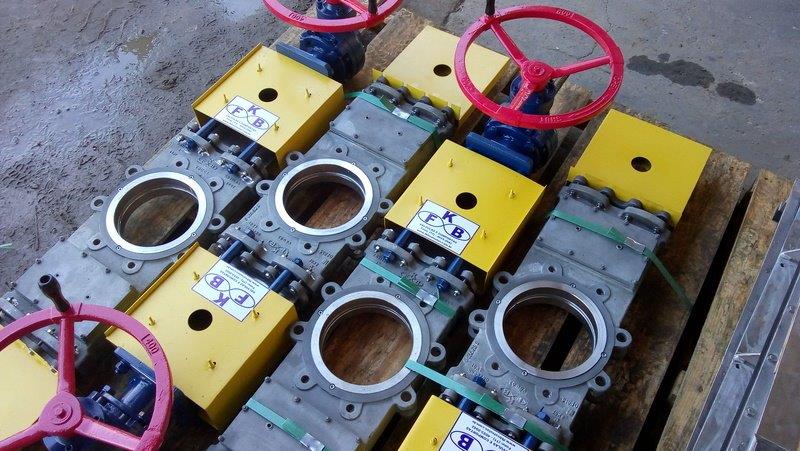

O acionamento manual é executado por um operador através de volante de manobra, alavanca ou caixa redutora de engrenagens, movimentando a haste rosqueada que desloca a faca verticalmente.
Conforme os padrões normativos MSS SP-81, a faca da válvula guilhotina possui a extremidade inferior usinada em formato de bisel.
Essa geometria permite que o elemento obturador corte fisicamente fibras, massas e partículas sólidas presentes na tubulação antes de assentar no corpo da válvula, promovendo o vedamento sem que ocorra acúmulo de resíduos na cavidade inferior.
- Corpo compacto tipo Wafer ou Lug: Reduz a distância face a face, economizando espaço físico na linha de processo e facilitando a montagem entre flanges;
- Haste ascendente ou não ascendente: Permite a escolha do mecanismo de abertura conforme o espaço vertical disponível na instalação;
- Ação auto-limpante: O movimento da lâmina cisa o meio fluido e limpa a superfície da vedação a cada ciclo de fechamento, prevenindo travamentos.
Quais as aplicações da válvula guilhotina nos setores industriais?
A válvula guilhotina atende com alta precisão linhas de processo que transportam suspensões espessas, efluentes brutos, rejeitos minerários e insumos granulares.
Sua arquitetura é recomendada para pontos de tubulação onde o bloqueio seguro para manutenção é exigido sem a necessidade de automação pneumática ou elétrica.
O emprego correto dessa tecnologia reduz paradas não programadas e assegura a integridade das tubulações em operações severas:
- Saneamento e Estações de Tratamento (ETE/ETA): Bloqueio de lodo adensado, esgoto bruto e efluentes com presença de trapos e sólidos flutuantes;
- Papel e Celulose: Manuseio de pasta de celulose em variadas concentrações, depuradores e linhas de recuperação de licor;
- Mineração: Isolamento de polpa de minério (slurry), rejeitos abrasivos e tubulações de alimentação de hidrociclones;
- Açúcar, Álcool e Bioenergia: Controle de caldo de cana, vinhoto, bagaço em suspensão e mosto fermentado;
- Indústria Petroquímica e Siderúrgica: Condução de águas industriais com resíduos pesados e poeira de alto-forno umectada.
Como a engenharia de materiais assegura o desempenho da válvula manual?
A seleção adequada das ligas metálicas e dos elastômeros do assento de vedação determina a durabilidade da válvula manual sob condições extremas de corrosão e abrasão.
A compatibilidade química e mecânica entre o fluido e o equipamento evita o desgaste prematuro da faca e vazamentos externos na gaxeta.
Na construção técnica desses equipamentos, a especificação dos materiais segue normas rígidas de fabricação industrial:
Ligas metálicas para corpo e faca
- Aço Inoxidável (AISI 304 / 316 / 316L): Oferece alta resistência à oxidação química em meios ácidos ou clorados, sendo o padrão para indústrias químicas, alimentícias e de papel;
- Aço Carbono e Ferro Fundido Nodular: Utilizados em corpos estruturais para aplicações de saneamento e fluidos de baixa agressividade química, otimizando o investimento operacional;
- Aços Especiais e Antiabrasivos (Hardox e Duplex): Aplicados nas facas quando o fluido contém alta concentração de sílica ou rejeitos minerários highly desgastantes.
Sistemas de vedação e estanqueidade
- Vedações Elastoméricas (EPDM, Nitrílica, Viton): Proporcionam estanqueidade conforme normas industriais em temperaturas operacionais moderadas;
- Vedação PTFE (Teflon): Recomendada para compatibilidade química universal e fluidos com agentes corrosivos complexos;
- Vedação Metal-Metal: Indicada para linhas de alta temperatura ou onde a presença de sólidos cortantes destruiria elastômeros convencionais.
Quais os principais parâmetros de especificação técnica da válvula guilhotina?
Para facilitar o processo de cotação da válvula guilhotina, engenheiros e compradores devem analisar o levantamento prévio de cinco parâmetros centrais de engenharia:
- Diâmetro Nominal (DN): Variações padrão de 2" a 48" (DN 50 a DN 1200), dimensionadas perfeitamente conforme a bitola da tubulação existente;
- Pressão de Trabalho: Capacidade nominal de 150 PSI (10 Bar) até 232 PSI (16 Bar), ajustada ao diâmetro e às exigências de projeto do corpo;
- Construção do Corpo (Wafer ou Lug): Padrões de furação ANSI B16.5 e DIN EN 1092-1. O modelo Wafer atende espaços reduzidos e o Lug permite montagem em fim de linha;
- Mecanismo de Acionamento: Volante direto ou alavanca para diâmetros menores, e caixa redutora de engrenagens para diâmetros acima de DN 8";
- Sentido de Fluxo: Construção unidirecional para linhas padrão ou bidirecional para processos com possibilidade de contrapressão ou reversão.
Por que optar pelo acionamento manual em pontos estratégicos da tubulação?
O acionamento por volante manual é a solução de maior viabilidade técnica e financeira para válvulas operadas como dispositivos de bloqueio de segurança (block valves) ou em pontos com baixa frequência de manobra.
A ausência de linhas de ar comprimido ou fiação elétrica simplifica a infraestrutura industrial.
A escolha pela operação manual traz ganhos operacionais diretos para a equipe de manutenção:
- Independência Energética: Permite o fechamento de emergência ou isolamento de trechos da fábrica mesmo durante falhas no suprimento elétrico ou pneumático;
- Sensibilidade Operacional: O operador percebe o torque aplicado ao volante, identificando eventuais obstruções mecânicas antes de causar danos à haste ou ao corpo;
- Baixo Custo de Implementação: Elimina a necessidade de instalação de solenóides, finais de curso, painéis de comando e compressores dedicados;
- Segurança e Adequação às Normas: A inclusão de travas mecânicas para cadeado (sistema Lockout/Tagout) assegura que a válvula permaneça bloqueada durante intervenções humanas, em conformidade com as diretrizes de segurança do trabalho.
Como dimensionar e especificar a válvula guilhotina corretamente?
O dimensionamento correto de uma valvula guilhotina manual exige o levantamento das variáveis do processo produtivo para evitar perda de carga excessiva, cavitação ou travamento da lâmina.
A análise criteriosa dos parâmetros operacionais orienta o desenvolvimento do projeto ideal para a tubulação.
Considere as seguintes etapas técnicas durante o processo de escolha:
- - Definição da Pressão de Trabalho (Bar/PSI): Identifique se a aplicação exige projeto unidirecional (pressão em um único sentido) ou bidirecional (pressão nos dois sentidos da linha);
- Diâmetro Nominal (DN) e Padrão de Flange: Verifique a dimensão da tubulação e a norma de furação (ANSI B16.5, DIN EN 1092-1) para alinhamento dos parafusos;
- Análise do Percentual de Sólidos: Determine se o fluido é líquido, viscoso, pasta ou pó para definir o ângulo de chanfro da faca e o tipo de raspador da gaxeta;
- Condições Ambientais e Acessibilidade: Em válvulas de grande diâmetro (acima de DN 8"), avalie a necessidade de caixa redutora de engrenagem para reduzir o esforço físico exigido do operador durante a manobra.
Entre em contato com a FKB Válvulas e Comportas e solicite um orçamento!
A FKB Válvulas e Comportas combina mais de duas décadas de tradição em engenharia hidromecânica com a força global do Grupo VAG.
Nossa estrutura fabril em Guararema-SP desenvolve projetos customizados e atende rigorosos padrões técnicos internacionais para entregar a solução ideal para o seu processo industrial.
Fale com a nossa equipe de engenharia para especificar a válvula manual exata para a sua necessidade.
Acesse nosso site ou entre em contato diretamente com nossos especialistas para conferir nosso catálogo e solicitar uma cotação técnica personalizada!
Perguntas Frequentes sobre valvula guilhotina manual
A substituição do preme-gaxeta pode ser realizada no próprio local de instalação, desde que a tubulação esteja despressurizada e a válvula completamente fechada.
O procedimento consiste em aliviar os parafusos do preme-gaxeta, recuar o colar de aperto, remover os anéis de gaxeta desgastados com auxílio de uma ferramenta extratora e instalar a nova fita ou anel trançado (geralmente em PTFE ou grafite flexível).
Esse design inteligente evita o desligamento prolongado da linha e elimina a necessidade de desacoplar os flanges.
Em válvulas guilhotina de pequeno a médio diâmetro (até DN 6"), o acionamento direto por volante simples é leve e fluido. No entanto, para diâmetros a partir de DN 8" ou em linhas submetidas a altas pressões diferenciais, a resistência mecânica e o atrito do fluido sobre a faca aumentam significativamente.
Nessas situações, instala-se uma caixa redutora de engrenagens cônicas ou helicoidais, reduzindo o torque necessário e permitindo que a manobra seja feita por um único operador de forma confortável e segura.
O travamento da haste rosqueada é prevenido mediante a adoção de rotinas técnicas de manutenção preventiva e correta especificação dos componentes. É fundamental realizar a lubrificação periódica da haste e da porca de acionamento utilizando graxa aditivada com bissulfeto de molibdênio.
Além disso, a instalação de capas protetoras de haste (transparentes ou sanfonadas) previne o acúmulo de cavacos e poeira, enquanto a escolha de hastes em aço inoxidável com rosca usinada trapezoidal minimiza o atrito mecânico.
A principal diferença reside na capacidade de suportar e promover a estanqueidade contra a pressão do fluido conforme o sentido do fluxo.
Na versão unidirecional, a própria pressão do processo auxilia o assentamento da faca contra o anel de vedação, exigindo que o equipamento seja instalado estritamente no sentido indicado pela seta no corpo.
Já a versão bidirecional conta com vedações duplas e guias contínuas para a faca, promovendo a estanqueidade perfeita em ambos os sentidos da linha, sendo a solução ideal para sistemas com reversão de fluxo ou balanço de carga.
Descrição
FKB desenvolve e fabrica Válvulas Guilhotinas desde 2000.Atualmente conta mais de 18 modelos de Válvulas Guilhotinas para atendimento de diversos Segmentos como: Saneamento, Papel, Celulose, Mineração, Açúcar, Álcool, Siderurgia, Petroquímico, PCHs, etc.
